TD-D型斗式提升机

TD-D型斗式提升机

  • 类 型:输送提升设备
  • 点 击:
  • 型 号:TD-D (点击查看型号说明
  • 亮 点:采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。
  • 点击在线咨询振泰机械客服人员
  • 产品介绍
    用良心做产品 用真心做服务!振泰机械——您正确的选择!
    TD-D型斗式提升机概述:
          TD型按JB3926-85《垂直斗式提升机》标准设计制造,目前国内常用的斗式提升机均为垂直式,较新型。斗式提升机适用于垂直输送粉状、粒状及小块状且磨琢性较小的散状物料,如粮食、煤、水泥、碎矿石等,提升高度最高40m。TD型斗式提升机备有四种料斗Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)。



    斗式提升机



    TD-D型斗式提升机基本结构:

          TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。
          TD型斗式提升机结构形式:传动装置TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器,逆止可靠。该减速器噪音低,运转平稳,并随主轴浮动,可消除安装应力。



    斗式提升机



    TD-D型斗式提升机主要特点:

    1、驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。
    2、提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。
    3、运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。
    4、使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。



    斗式提升机



    TD-D型斗式提升机安装尺寸:



    斗式提升机安装尺寸



    TD-D型斗式提升机技术参数表:



    斗式提升机技术参数

    1、表中斗容为计算斗容,输送量按填充系数0.6计算得出。
    2、斗提机料斗用途为:
    浅料斗:输送潮湿、易结块、难抛出的物料。如湿沙、湿煤等。
    深料斗:输送干燥的、松散的、易抛出的物料。如水泥、煤块、碎石等。

    斗式提升机

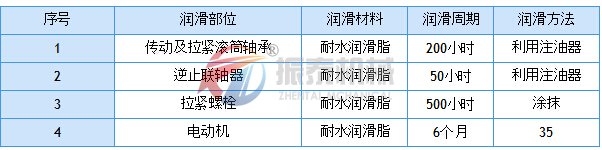

    TD-D型斗式提升机各部位润滑周期:



    斗式提升机润滑周期



    TD-D型斗式提升机驱动配备表:



    斗式提升机驱动配置表



    TD-D型斗式提升机使用与维护说明:

    1、本机在工作过程中应有固定人员看管。看管人员必须具有一般技术常识及对本机性能熟悉者。
    2、本机的使用(所输送物料的特性、工作条件、输送量等)应严格遵守本说明书的一切规定。
    3、使用单位对本机应制订《设备维护、检修安全操作规程》交看管人员遵守。看管人员必须有交接班制度,认真检查提升机各部工作情况。
    4、应有固定的给料装置向机内均匀给料。给料装置的给料能力应在本说明书“提升机主要技术规范”所列的输送量范围内,不得给料过多而使下部区段被输送物料阻塞。
    5、在工作时,所有门必须完全关闭。在上、下部区段及经常打开的检视门处应安设适当的照明设备。工作过程中发生故障,必须立即停止运转,消除故障。如有不宜立即消除的缺陷,但对工作又无过大的影响,应作记载待检修时消除。
    6、看管人员应经常检查各部分的工作情况,但绝对禁止在运转时对本机的运动部分进行清扫和修理。 下部区段的螺旋拉紧装置应调整适宜,保持胶带具有正常工作的张力。看管人员应经常观察料斗胶带的工作情况,损坏的料斗应拆除。
    7、看管人员看管本机主要在于观察其工作状态、清扫、润滑以及检查调整等零星工作。
    8、本机必须在空载下起动,卸料完毕后停车。
    9、提升机除在使用过程中保持正常润滑(润滑部位、方法、周期及材料等列于表1)及拆换损坏的零件外,检修时必须消除在使用中记载的缺陷,拆除损废零部件及更换润滑油。使用单位可根据提升机工作条件制定检修周期。



    斗式提升机



    TD-D型斗式提升机其它补充说明:

          斗式提升机用来垂直提升经过破碎机的石灰石、煤、石膏、熟料、干粘土等块粒状物料以及生料、水泥、煤粉等粉状物料。根据料斗运行速度的快慢不同,斗式提升机可分为:离心式卸料、重力式卸料和混合式卸料等三种形式。离心式卸料的斗速较快,适用于输送粉状、粒状、小块状等磨琢性小的物料;重力式卸料的斗速较慢,适用于输送块状的,比重较大的,磨琢性大的物料,如石灰石、熟料等。斗式提升机的牵引构件有环链、板链和胶带等几种。环链的结构和制造比较简单,与料斗的连接也很牢固,输送磨琢性大的物料时,链条的磨损较小,但其自重较大。板链结构比较牢固,自重较轻,适用于提升量大的提升机,但铰接接头易被磨损,胶带的结构比较简单,但不适宜输送磨琢性大的物料,普通胶带物料温度不超过60°C,夹钢绳胶带允许物料温度达80°C,耐热胶带允许物料温度达120°C,环链、板链输送物料的温度可达250°C。
