ZSG矿用振动筛

ZSG矿用振动筛

  • 类 型:矿用筛分设备
  • 点 击:0
  • 型 号:ZSG
  • 亮 点:ZSG高效重型筛是高炉槽下、焦化厂、选矿厂常用的筛分机械。由于采用振动电机作为振动源,使用橡胶弹簧支撑并隔振,所以处理量比较大,筛分效率很高,同时其筛网的安装倾角较大,拼块组装筛板,更换方便,使用寿命更长。
  • 点击在线咨询振泰机械客服人员
  • 产品介绍
    用良心做产品 用真心做服务!振泰机械——您正确的选择!

    ZSG矿用振动筛概述:


          ZSG矿用振动筛又称ZSG高效重型筛、ZSG高效直线振动筛,是振泰机械技术人员结合国内外同行生产经验与一线用户反馈经验,进一步研究、升级,生产出的一种高效的振动筛分设备。ZSG系列高效直线振动筛具有体积小,重量轻,能耗低,便于安装等特点,现广泛应用于冶金、矿山、煤炭、建材、电力、化工等大块状物料及中小颗粒物料的振动筛分领域,其中,冶金行业用途最为广泛。ZSG高效直线振动筛是高炉槽下、焦化厂、选矿厂常用的筛分机械。ZSG高效重型筛由于采用振动电机作为振动源,使用橡胶弹簧支撑并隔振,所以处理量比较大,筛分效率很高,同时其筛网的安装倾角较大,拼块组装筛板,更换方便,使用寿命更长。

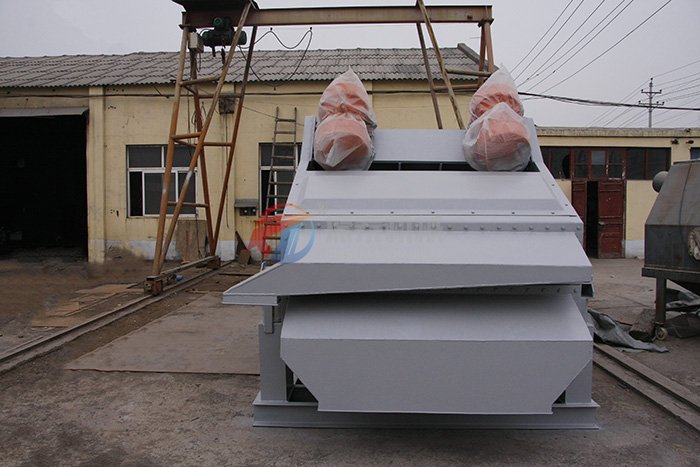

    ZSG直线振动筛

          振泰机械生产的ZSG高效直线振动筛还可选用普通电机过联轴器带动激振器间接驱动的方式作为振动源,可满足不同环境需要。筛网材质选择多样,金属编织网、棒条、铸造、焊接、冲孔等形式都可选用,筛面既有单层结构也可多层布置,可满足不同振动筛分作业要求。

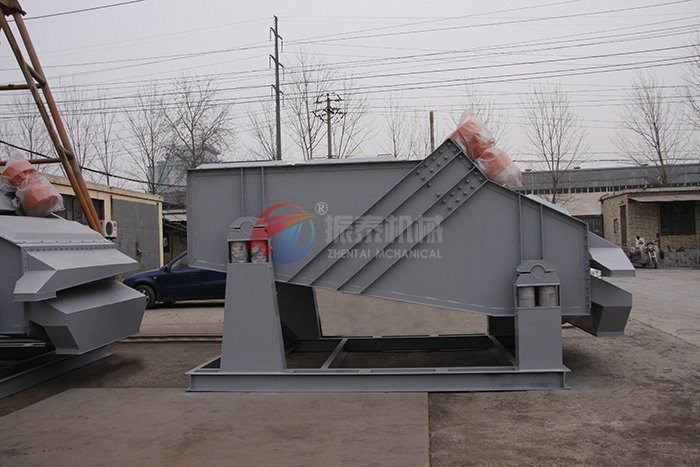

    ZSG直线振动筛1

    ZSG矿用振动筛工作原理:


          ZSG系列高效直线振动筛(ZSG矿用重型振动筛)是利用两个振动电机同步反向放置,使激振器产生反向激振力,从而使筛体带动筛网做纵向运动,使振动筛上物料受激振力而周期性向前抛出一个射程,物料落下时小于筛孔的物料透筛而落到下层,物料在筛网表面的运动轨迹为抛物运动,由于这种周而复始的物料运动,物料从入料端落入筛箱后,迅速前进、松散、透筛,最终完成物料的筛分作业。

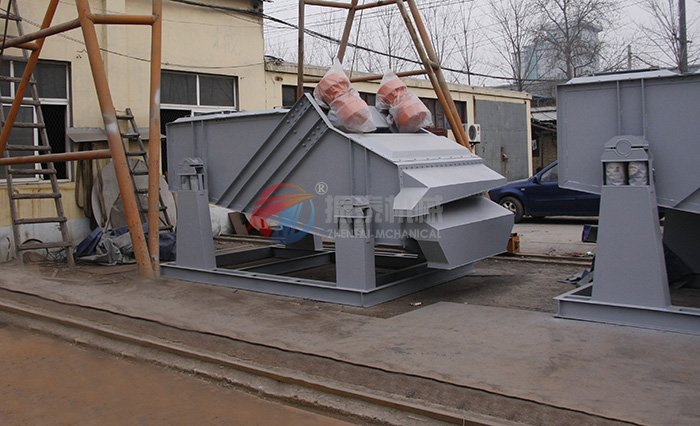

    ZSG直线振动筛2

    ZSG矿用振动筛的构成:


          ZSG高效重型筛由振动源、筛体、筛网、减振装置及底架组成,筛箱由筛框、筛板、衬板组成,筛板侧板采用优质钢板制作而成,侧板和横梁、激振器底座采用高强度螺栓或环槽铆钉连接,结构合理,坚固耐用。

    ZSG矿用振动筛型号说明:





    型号示意图





    敞开型(ZSG-□×□)为座式,无防尘盖板结构,用于大筛分能力,无粉尘污染的颗料物料的筛分作业。
    封闭型(ZSGB-□×□)为座式、全封闭结构,用于大处理量,有粉尘污染的颗粒物料的筛分作业。


    ZSG矿用振动筛主要特点:


    1、设计合理,造型美观,结构简单、实用、耐用;
    2、筛分效率高,筛分能力大;
    3、体积小,重量轻,安装简单方便;
    4、能耗低,有效节约大量能源;
    5、价格低,经济实用,备件量少;
    6、拼块组装筛板,筛网倾角大,更换方便,寿命长;
    7、多种型号选择。



    ZSG直线振动筛4

    ZSG矿用振动筛安装与调试:


    1、安装前应参照安装图制作混凝土基础,预埋地脚螺栓或预埋钢板,预埋钢板平面度误差≤3mm;
    2、安装完毕,检查调整各级弹簧,使各支撑位置受力均匀,电动机轴线应低于振动器轴线3-5mm,对称点支撑弹簧应水平等高(误差≤3mm);
    3、筛机各部位应牢固连接,所有螺栓开机前应紧固一次;
    4、短时开机,检查两台振动源转向,使其相反;
    5、调整振动源的偏心块夹角,可以调整激振力,从而调整筛机振幅;
    6、与其他障碍物间的距离不小于100mm。



    ZSG直线振动筛5

    ZSG矿用振动筛使用与维护:


    1、筛机启动前,应检查各紧固件螺栓有无松动,如有松动应重新紧固。
    2、筛机空载运行4-6小时,要求筛体运行平稳,无横摆及异常声音,激振器轴承温度≤75℃。
    3、空转运行后,应将各部位螺栓重新紧固一次。
    4、正常运转后,定期检查各紧固件螺栓紧固状况。
    5、经常检查易损件的状况,对已损坏或失去弹性的减振弹簧要及时更换。
    6、筛网发生松裂或磨损,应及时紧固或更换。
    7、振源的调整、使用和维护,请参照振源使用说明书(振动电机使用3个月后加油一次,激振器每月加油一次,半年一小修,一年一大修)。
    8、停车前应先停止给料,待筛面物料走完后再停车。

    ZSG矿用振动筛技术参数表:








    矿用振动筛技术参数



    ZSG单层矿用振动筛的外形及安装尺寸:






    矿筛外形简图
    矿用振动筛安装尺寸



    ZSG双层矿用振动筛的外形及安装尺寸:







    重型筛外形尺寸



    ZSG矿用振动筛基础尺寸表:



    矿用振动筛基础尺寸

          我公司专业生产超声波振动筛,三次元振动筛,试验筛,直线筛,摇摆筛等。如有需要,可随时拨打振泰机械销售热线:0373-3337678  13707652168,我们将为您提供更好的产品及服务。
