设备概述:
XBSFJ系列悬臂筛网振动筛也被简称为悬臂振动筛,根据其工作原理,也称为弹臂振动筛或弹臂筛网振动筛。悬臂筛网振动筛是振泰机械在原有矿用振动筛的基础上进一步改进,研制的一种新型筛分设备,具有体积小、处理能力大、筛分效率高、工作性能可靠等优点,主要性能处于国内先进水平。
悬臂筛网振动筛(弹臂振动筛)广泛应用于冶金、煤炭、矿山、电力、建材、耐火、化工等各行业对大物料及中、小颗粒状物料的分级作业。特别是高炉槽下、烧结厂、煤矿等行业。
设备特点:
振泰机械设计生产的悬臂筛网振动筛(弹臂振动筛)是在不断总结创新业内生产经验的基础上,广泛汲取一线客户使用反馈升级的新型弹臂式振动筛分设备,具有以下特点:
1、倾角大,体积小,筛分能力大。
2、重量轻,便于安装及工艺布置。
3、能耗少,可节约大量能源。
4、价格低,备件量极少。
5、结构简单,造型美观。
6、筛网的筛分效率比一般的筛网高出20%左右,具有自清理功能。
7、悬臂筛网振动筛专用于高炉槽下的二次筛分。

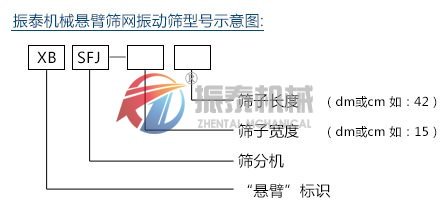

型号说明:
工作原理:
XBSFJ系列悬臂筛网振动筛(弹臂振动筛)的筛箱依靠两台相同的振动电机或普通电机带激振器驱动做相反方向自同步旋转,使支承在减振器上的整个筛机做直线振动,物料从入料端落入筛后,迅速前进、松散、透筛、完成筛分作业。
该设备由筛箱、振动电机(激振器)、减振系统及底架等组成。筛箱由筛框、筛板、衬板等组成。
弹臂振动筛采用高性能、高寿命YZO系列振动电机或激振器作激振源,调节振动源激振力的大小,可以改变筛机的振幅。调整方法参看YZO系列振动电机说明书。
减振系统由橡胶弹簧和卡箍、支承座等组成。底架由料仓及底盘架等组成。本系列振动筛激振源安装方式可分为上振式和下振式,减振器安装方式可分为座式或吊挂式。还可以根据用户需要进行设计制造。
技术参数:
1、振动电机式悬臂筛网振动筛技术参数表
2、激振器式悬臂筛网振动筛技术参数表
外形安装尺寸:
1、振动电机式悬臂筛网振动筛外形安装尺寸表
2、激振器式悬臂筛网振动筛外形安装尺寸表
标签:悬臂筛网振动筛 弹臂振动筛 悬臂振动筛
