三元旋振筛

三元旋振筛概述：

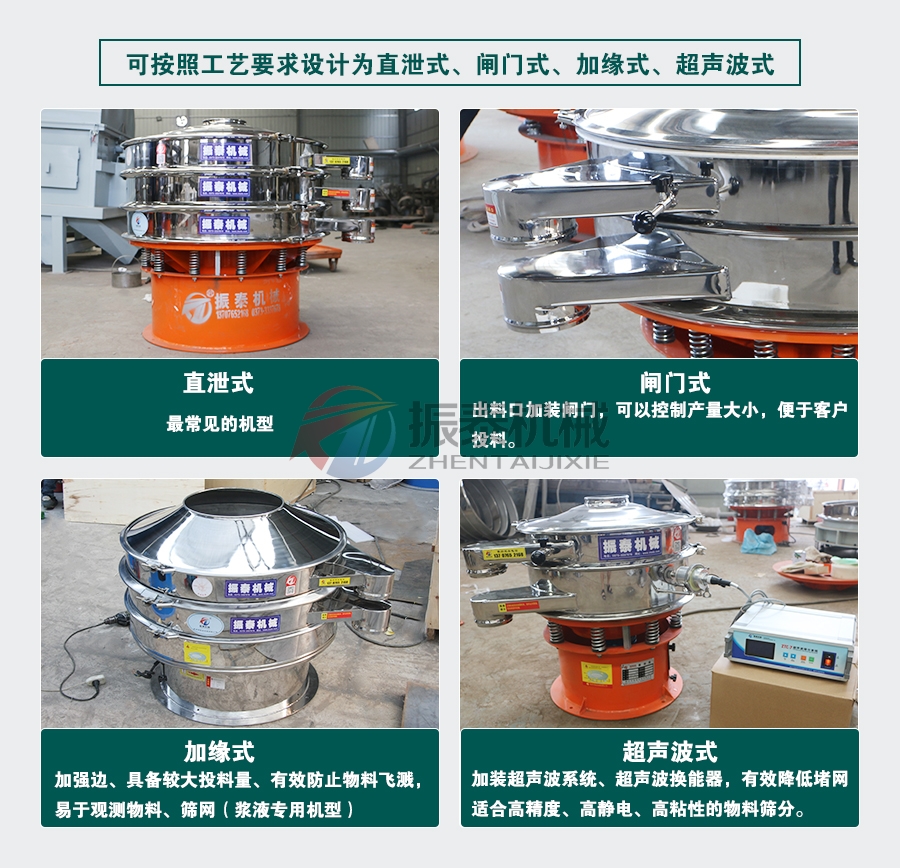

      三元旋振筛是常见的轻型筛分设备，所以很多用户直接称其为三元旋振筛，也有部分地区用户或三元旋振筛厂家称其为筛分机、筛粉机、振荡筛等，三元旋振筛采用立式振动电机作为激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面，所以得名三次元三元旋振筛。三元旋振筛可根据客户不同需求从筛面直径400-2000mm、1-5层、304不锈钢及碳钢材质等各种型号齐全，可满足各种粉末、颗粒筛分需要求及液体过滤需求，也可设计为闸门式三元旋振筛、加缘式三元旋振筛等机型。

三元旋振筛选型：

1、物料特性

     三元旋振筛既可以筛分粒状、粉状物料，也可以对液体物料进行过滤，所以在选择三元旋振筛型号时需要分析一下物料的特性，针对不同物料可采用专门的设计，如过滤液体可选用加缘型三元旋振筛。

2、三元旋振筛材质选择

     材质主要分为碳钢、不锈钢、塑料等三种材质，碳钢材质适合普通的物料筛分，不锈钢材质的三元旋振筛适合筛分具有腐蚀性或对筛分环境有卫生要求的物料，塑料材质的三元旋振筛可以筛分酸、碱性物料。

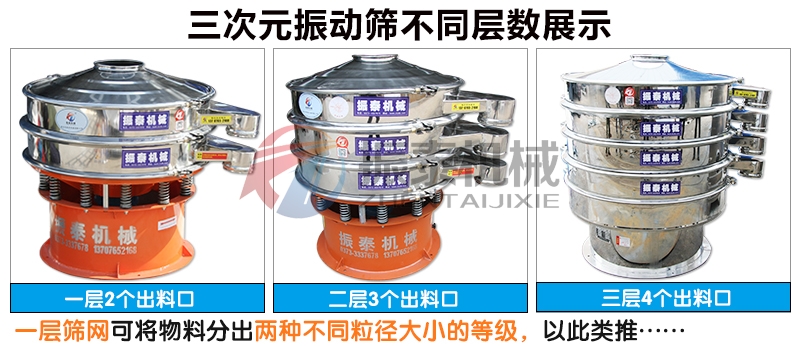

3、三元旋振筛层数选择

     可分为单层、双层、三层、四层，单层三元旋振筛采用1层全封闭结构设计，只有1层筛网，有2个出料口，主要用于对物料的除杂，振泰多层三元旋振筛筛面层数可达4层，可对同时对2~5个不同等级的物料进行分级。

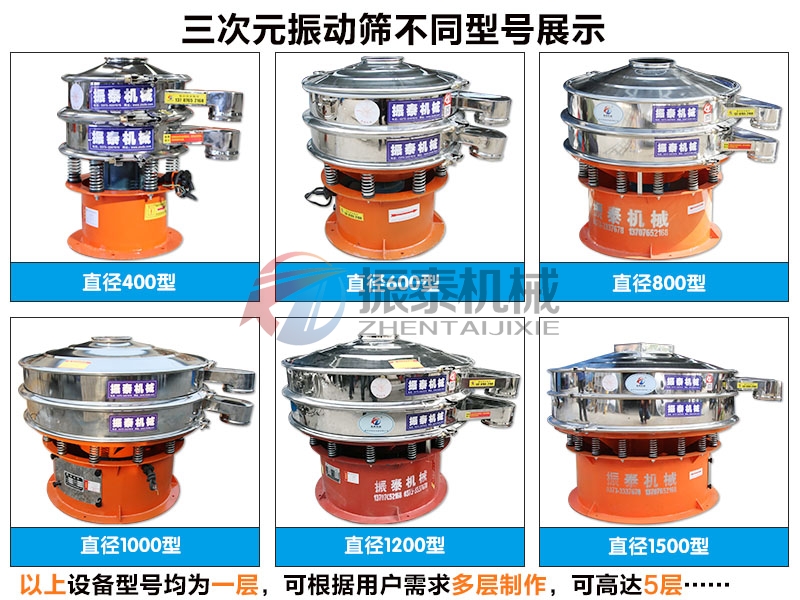

4、三元旋振筛型号选择

     三元旋振筛外形为圆形，筛分的面积大小决定了其筛分产量，产量越大，选择的型号就越大，一般情况下，针对小产量的用户，我们会为用户推荐400mm、600mm等小型号的筛机，而针对对产量有较大要求的用户来说，我们一般推荐用户选择1500mm、1800m、2000mm等型号。

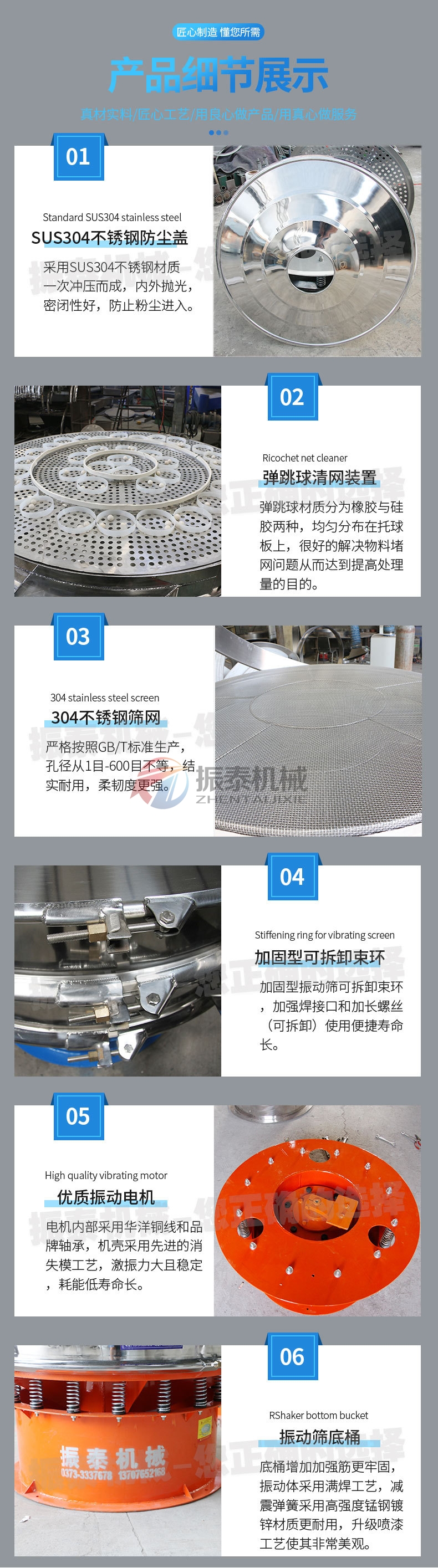

三元旋振筛配件：

1、振动电机：采用YZUL系列立式振动电机单法兰结构，安装维护方便，达到减轻了主机重量，降低主机成本，使得主机对物料的处理量更大。

2、筛网：可根据筛分要求选配合适的目数，有碳钢、不锈钢、尼龙筛网三种材质。

3、清网装置：一般常见的为橡胶球或硅胶球，橡胶球主要用在对物料环境卫生要求不是很严格的场合，成本也低。硅胶球弹性好、无污染，主要用在食品、医药等行业，造价较高。

4、密封件：防止原料流体或固体微粒从相邻结合面间泄漏，防止外界杂质如灰尘与水分等侵入机器设备内部的部件材料，同时减轻三元旋振筛在振动中对筛框的破坏力。

5、减震弹簧：利用弹性来工作的机械零件，连接筛体和底座之间，在三元旋振筛工作的过程中起到缓冲的作用，隔绝噪音，延长机器使用寿命。

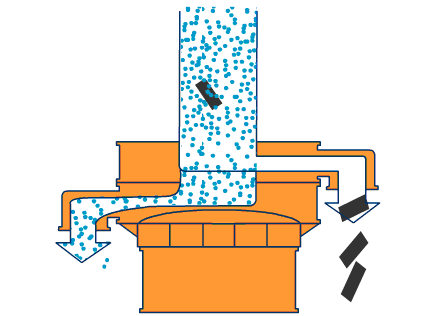

三元旋振筛工作原理：

      三元旋振筛利用YZUL立式振动电机作为激振源，通过振动电机上下两端的偏心重锤将旋转运动转变为水平、垂直、倾斜的三次元运动，并传递到三元旋振筛的筛面上；物料通过入料口进入设备内，根据不同物料筛分要求，物料经过1-5层采用不同目数的金属编织筛网的筛分层，在这个过程中，位于各层的筛网下的清网装置(弹跳球）通过频率振动不断撞击筛网，使筛网上层物料能够顺畅的透网筛分，并有效解决了物料堵网问题出现，不同目数的物料通过各层对应目数的筛网后在各层的出料口排出，最终实现筛选除杂或过滤分级的目的。调节上、下两端的相位角，可以改变物料在筛面上的运动轨迹

三元旋振筛性能特点：

1、专用立式振动电机为激振源，无机械传动，能效高，易调整，质量可靠，稳定性高。

2、筛分精度高、效率高，适用筛分过滤各种粉末、颗粒、粘液等物料。

3、设计精巧耐用，噪音低，可连续作业，物料可360度方向自动排出。

4、筛网寿命长，更换便捷，规格可任意配置，筛分最细达500目（28μm），过滤最细达5μm。

5、整机封闭性能好，粉末不飞扬，液体不泄露，可单、多层同时使用，最高可达5层；

6、部件结构无死角，拆装便捷，易于彻底清洗、消毒。

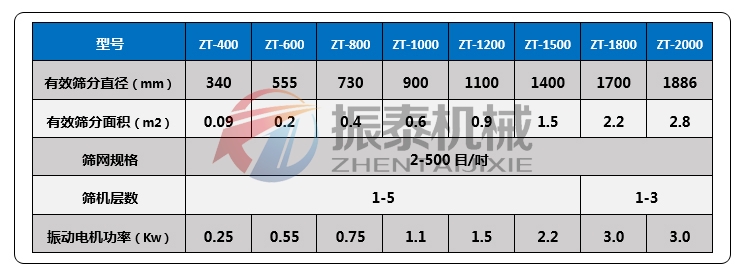

三元旋振筛技术参数

三元旋振筛适用范围举例

各类粉体行业、任何颗粒、粉末、粘液一定范围内均可筛选、过滤

化工行业：树脂、涂料、、油漆、洗衣粉、微粉、纯碱、柠檬粉、橡胶、塑料等

食品行业：糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。

医药行业：中药粉、中药液、西药粉、西药液体、中西药颗粒等。

金属粉末矿业：铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。

冶金行业：氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末等。

磨料、陶瓷行业：氧化铝、石英砂、泥浆、喷雾土粒。

造纸行业：涂布涂料、白土泥浆、黑白液、废液、造纸液、废水回收。

环境保护：垃圾、人畜屎尿、废油、食品废水、废水加工等。

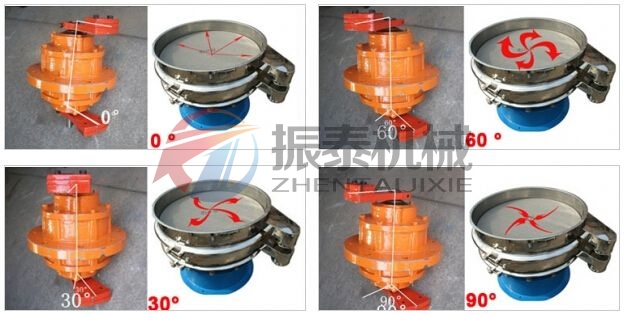

三元旋振筛上下重锤的调整方法:

1、改变上下重锤的相位角,可以改变筛网上物料的运动轨迹和停留时间。为使筛机适应各种物料所需的分离状态,如物料的分布、处理量、分离效率、过网率等多种变化,应将它调整到状态。

2、三元旋振筛上锤不可调整角度,打开底桶调整孔,松开下重锤固定螺栓,根据所筛分物料轨迹,向出料口反方向调整上下重锤的相位角(参照下图)。然后将少量物料放在筛网上面,使筛机运转,做筛面物料运动轨迹检查,如处理参数都达到较佳效果时,停机上紧固定螺栓,调整就结束了(切记上紧固定螺栓)。

   注:有时因物料的比重、湿度、堆放倾斜角等参数的影响,调整相位角时不可能一次调整成功,所以请用户要有充分的耐心进行调整,使筛机发挥应有的高效率。

3、附加重块的调整。在上下重锤的一测装有附加重块,它的作用是增加筛机的激振力,根据用户筛机的层数、物料比重不同来增减激振力,增减附加重块的多少可以使筛机达到筛分效果。
